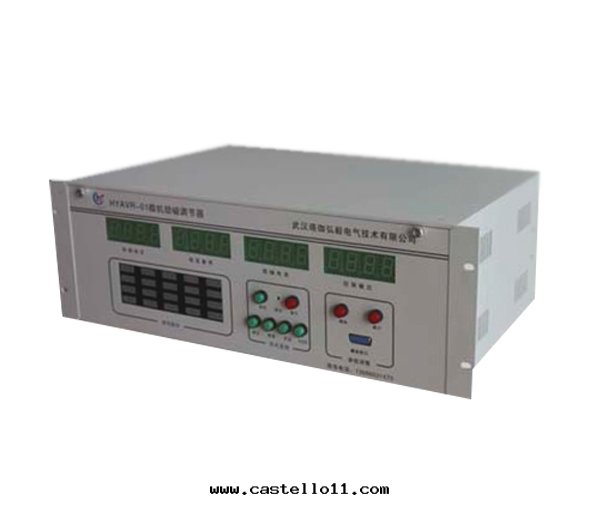

HYAVR-01系列微機励磁調节器

HYAVR-01系列微機励磁調节器是采用美國INTEL公司生产的單片微機为核心，輔以大规模集成電路而組成的新型励磁調节裝置，該裝置采用完全双通道技術，双機混合工作模式，STD總線結构，硬、软件系統均采用模块化設計，具有功能齊全，软件豐富，硬件電路少，結构簡單，易于扩展，維護方便，通用性強，可靠性高等優點，廣泛适用于大、中、小型發電機組的励磁控制。

主要功能和特點：

◆  具有完善的電壓調节、電流調节、無功調节、功率因數調节模式。

◆  具有PID、PD、PSS等多種控制规律，以满足系統穩定之需要。

◆  完善的保護控制功能，配置有斷線保護、过励限制、頂值限制、低励限制、欠励保護、V/F限制、誤強励保護、空载过壓保護、同步PT异常指示等。

◆  交流混合采样技術，三路PT采样，PT斷線自動識别。

◆  具有自動零起升壓和系統電壓跟蹤功能。

◆  停機时自動逆變灭磁。

◆  励磁調节器采用結构独立的完全双通道技術，双機混合工作模式。

◆  通道間采用80Ｃ196芯片本身的串行口相互通訊，跟蹤环节非常簡單，傳送數據多，並可傳送各種校验及糾錯碼。

◆  采用给定跟蹤技術，始終保持備用通道與工作通道的给定值一致，再加上独特的數字控制算法，使得两套調节器的性能具有良好的一致性，跟蹤性能良好，切換無沖擊。同时由于是给定跟蹤，從而避免了工作機故障时而導致的備用機錯誤跟蹤。

◆  采用独特的數字餘弦移相算法，實現了數字餘弦移相，保证了整个励磁系統的放大倍數在各種工作情況下的一致性。

◆  硬、软件均采用模块化結构；完善的自診斷、自恢複功能。

◆  操作面闆上带有16位數碼顯示和20个漢字光字顯示，可同时顯示發電機電壓、參考電壓、励磁電流、控制角度（用戶自選）等約60个參數。

◆  配置有編程器和監控系統，修改、調整參數方便。。

◆  插入式編程器使得調节器在調試完畢投入運行後防止人为意外誤操作。

◆  可配接監控器和調試試验软件，進行試验录波和計算機仿真試验以及故障录波、事件追憶、邏辑控制图和流程图及狀态量顯示等。

◆  采用脈沖列觸發技術，脈沖輸出双重隔離及指示。

◆  两套裝置独立的双重供電電源，每套調节器均采用AC220V和DC220V两路電源双重供電，两路電源並聯使用，無須切換電路。

模拟量輸入

發電機励磁PT：          AC 3φ100V

發電機儀表PT：          AC 3φ100V

系統母線PT：            AC 3φ100V

發電機定子電流CT：      AC 3φ5A

整流橋交流側電流CT：    AC 3φ5A

三相交流同步電壓信号：   AC 3φ100V

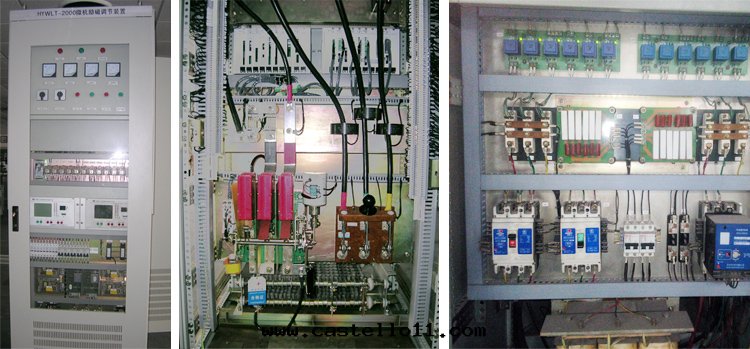

一體柜系統

标準的一體柜系統由儀表指示及操作回路、一套或两套調节器、一組整流橋、灭磁組件、啟励裝置、交流隔離刀閘和一套輔件安裝在一个機柜中組成。無刷励磁由于励磁電流小，在一體柜中可放置两套調节器两套整流橋。

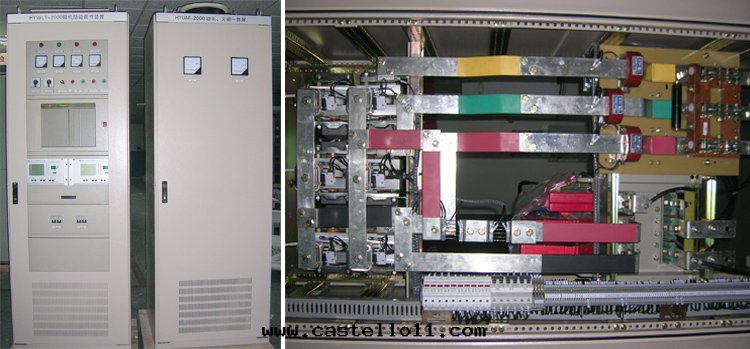

二屏系統（調节器屏、功率灭磁一體屏）

标準的二屏系統由儀表指示及操作回路、一套或二套調节器、一套或二套輔件安裝在一个機柜中組成調节器屏。一組或二組整流橋、灭磁組件、啟励裝置、交流隔離刀閘安裝在另一个機柜中。

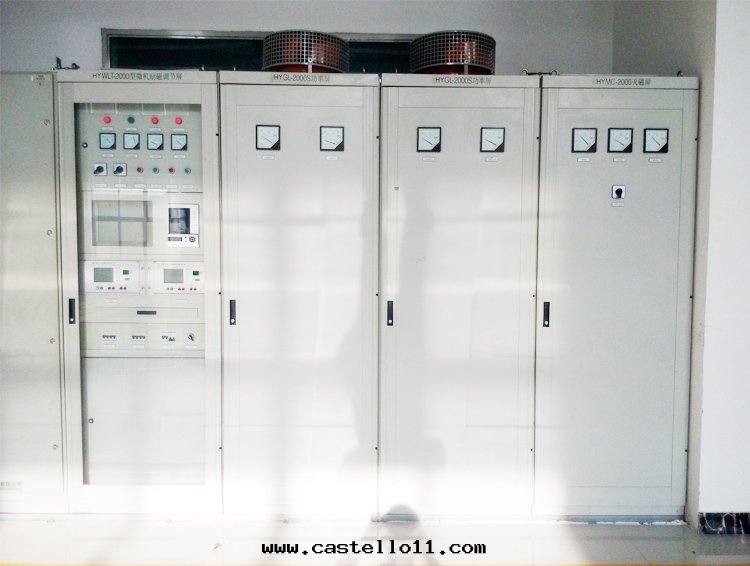

多屏系統（調节器屏、功率屏、灭磁屏）

标準的三屏系統由儀表指示及操作回路、二套調节器、二套輔件集成在一号柜中組成調节器屏。一組或两組整流橋、交流隔離刀閘和直流隔離刀閘組成二号柜功率屏。灭磁組件、啟励裝置組成了三号柜灭磁屏。

多屏系統由两套調节器與輔件組成一号調节器屏；非線性灭磁組件和磁场斷路器，組成二号灭磁屏。以下每組整流橋組成一个功率屏。根據發電機組的大小或用戶要求由多組整流橋組成多面功率屏。
